Matica magneta i kvačila Tomos A35 A5 M10x1 mm

30 din.
87542 / **mb1179
Na lageru
+ −
  • Kako naručiti?

Opis proizvoda

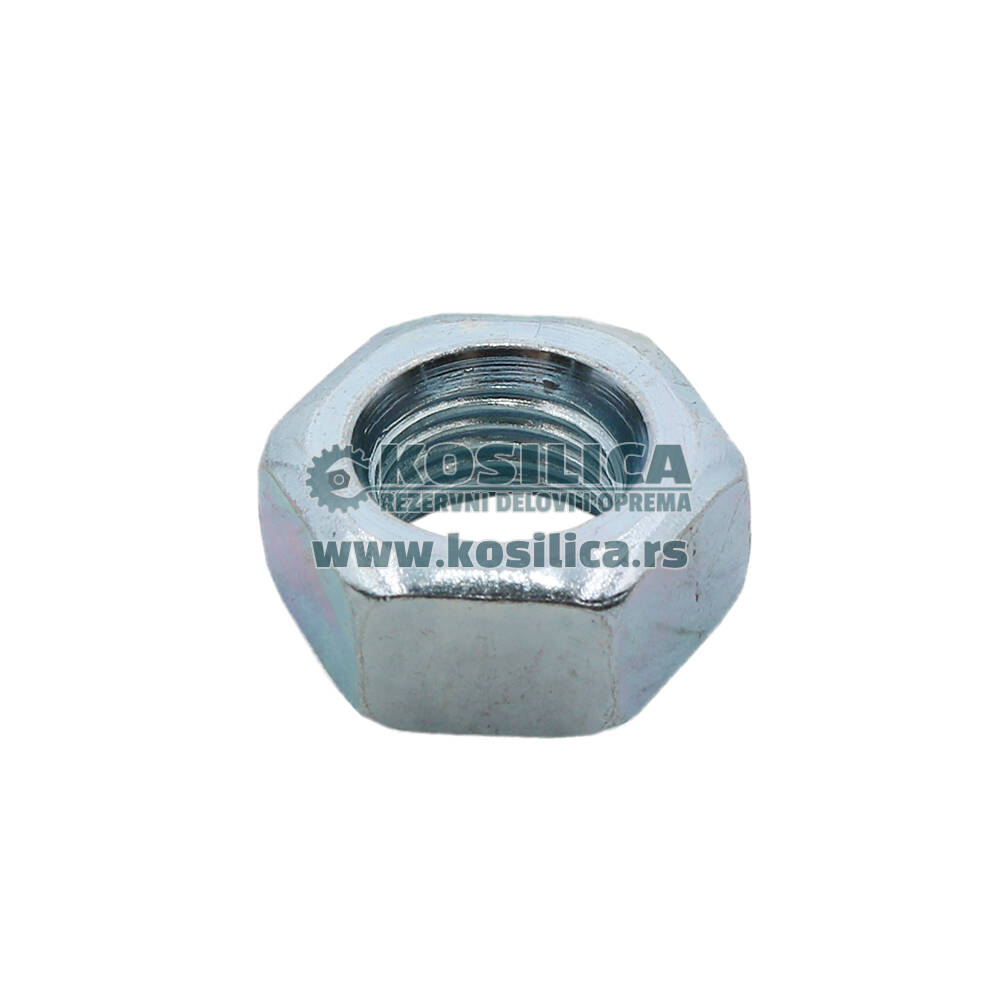

Matica magneta i kvačila Tomos A35 A5 M10 × 1 mm

Matica za magnet i kvačilo na odgovarajućim Tomos A35 i A5 sklopovima ima fini metrički navoj M10 × 1 mm. Broj 10 označava nazivni prečnik, a 1 mm je razmak između dva susedna navoja duž ose.

Tehničke karakteristike

KarakteristikaPodatak
ModeliTomos A35 i A5
NavojM10 × 1 mm
Navedene nameneMagnet i kvačilo
Šifra artikla87542 / **mb1179

Kako prepoznati odgovarajući navoj?

Pogledajte početne zavoje i uporedite prečnik i korak sa neoštećenim delom. Ako je stari navoj spljošten na početku, merenje je pouzdanije na delu koji je ostao pravilan. I kod vijka i kod matice proverava se i drugi član spoja. Početno zapinjanje može nastati zbog pogrešnog koraka ili oštećenja. Zatezanje alatom da bi deo „uhvatio“ može oštetiti preostali ispravan navoj.

Šta proveriti kada se ista matica navodi za dva sklopa?

Naziv obuhvata magnet i kvačilo. To znači da je treba identifikovati prema mestu na kojem radite, posebno ako oba sklopa istovremeno rastavljate. Zabeležite pripadajuću podlošku ili osigurač ako postoji i proverite smer navoja prema konkretnom crtežu. Čak i kad dve pozicije koriste isti navoj M10 × 1 mm, postupak i moment pritezanja na njima mogu biti različiti.

Kod pregleda magneta pogledajte i Tomos štift magneta 3 × 4 mm ako se nalazi na crtežu vašeg sklopa. Matica steže sklop, dok štift ima sopstvenu poziciju u prihvatu. U delovima Tomos paljenja zato se vode kao odvojeni proizvodi.

Gde se prenosi sila stezanja?

Obratite pažnju na oblik lica koje naleže na sklop. Ako konstrukcija predviđa podlošku ili drugi element za osiguranje, redosled treba preuzeti sa crteža mašine. Kada se takav element izostavi ili zameni znatno debljim, menja se položaj pričvršćenja i koliko navoja ostaje u zahvatu. Tragovi starog sklopa pomažu pri identifikaciji, ali uvek proverite i fabrički prikaz.

Šta proveriti kod mašine koja je već popravljana?

Na radnom mestu je možda ranije ugrađen drugi vijak, brezon ili matica. Stari deo tada pokazuje šta je zatečeno, dok proizvođački crtež opisuje predviđenu izvedbu. Ako se razlikuju, proverite stanje navoja i dostupni prostor pre kupovine. Sila zatezanja zavisi od mesta ugradnje i materijala kućišta, pa se uzima iz uputstva za konkretni sklop.

Šta ako se spoj ranije često razlabavljivao?

Važno je ustanoviti da li se olabavio samo pričvrsni element, da li se pomerio drugi kraj spoja ili se deformisala površina između njih. Na istrošenom navoju novi deo može izgledati ispravno i pri ručnom navođenju, a ne postići propisano stezanje. Pregledajte oslonce i odgovarajući navoj na stvarnom sklopu.

Kod ponovnog sastavljanja proverite da li je za konkretnu poziciju predviđena zaštita od odvrtanja. Nemojte zaključivati po drugom mestu na istom motoru. Podatak o momentu, podlošci ili posebnom načinu osiguranja pripada tačno određenoj vezi i može se razlikovati čak i kod susednih vijaka ili matica slične spoljašnje veličine.

Zašto obična matica M10 može da zapne posle prvog kruga?

Nazivni prečnik može biti isti, a korak drugačiji. Za ovu maticu propisan je korak 1 mm. Ako navoj zapinje, proverite mu korak i stanje pre ponovnog pokušaja.

Karakteristike

Brend:
Srbija
Kategorija proizvoda:
  • Elektroinstalacija
Tomos motori:
  • APN 4
  • APN 6
  • Automatik A3
  • Automatik A35
  • BT 50
  • Colibri A5
  • Elektronik 90
  • T 12
  • T 14
  • T 15 SL/SLC
