Opis proizvoda

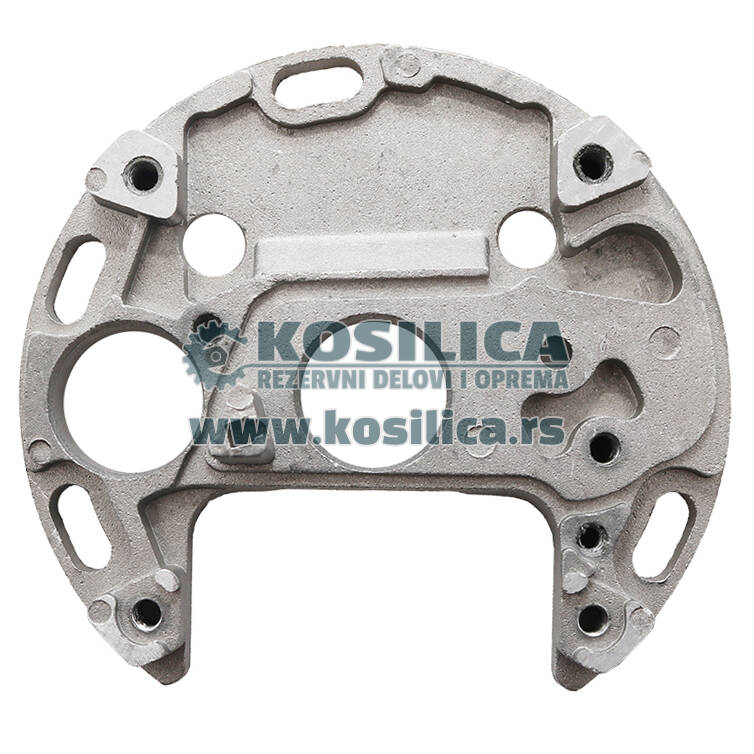

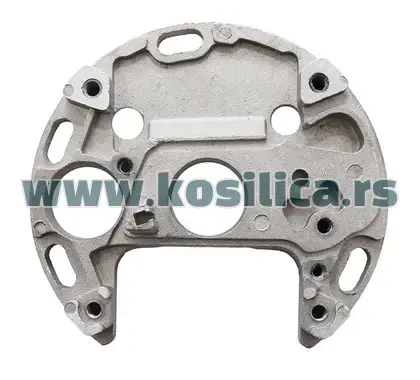

Ploča paljenja Tomos prazna
Prazna aluminijumska ploča paljenja za Tomos služi kao osnova na koju se postavljaju komponente odgovarajuće izvedbe paljenja. Korisna je kod oštećenih prihvata ili osnovne ploče kada se postojeće komponente mogu zadržati.
Tehničke karakteristike
| Karakteristika | Podatak |
|---|---|
| Izvedba | Prazna ploča |
| Materijal | Aluminijum |
| Šifre | mb1703 / 68174 |
Kako utvrditi koji sistem paljenja je na motoru?
Zabeležite oznake sa magneta, ploče i drugih čitljivih delova. Pogledajte gde izlazi kabl i kako se provodnici povezuju sa ostatkom instalacije. Ako je motor restauriran ili je ranije menjan ceo sklop paljenja, prvobitna oznaka na ramu ne mora da pokaže koju ploču sada koristite. Pomažu fotografija sklopa i fotografija položaja svih priključaka pre rastavljanja.
Koji je najbrži način da se prepozna razlika između dve prazne ploče?
Položite ih jedna uz drugu sa istim licem gore. Pogledajte centar, rastojanje između otvora za pričvršćenje i orijentaciju prolaza za kabl. Zatim odvojeno uporedite mesta na kojima bi trebalo da stoje pojedinačne komponente stare izvedbe. Ako jedan od tih oslonaca nedostaje, čak ni sličan spoljašnji prečnik ploče ne rešava problem premeštanja opreme. Za ovaj artikal zabeležite i oznaku 68174. Za ovu praznu ploču među navedenim Tomos modelima su APN 4, APN 6, Automatik A3, Automatik A35 i Colibri A5. Kod starijih mašina proverite i sve naknadne izmene paljenja.
Ako je oštećen veći deo sklopa, uporedite platinsku ploču za crno Bosch paljenje 6 V / 17 W. Ako se zadržava postojeća oprema, pogledajte delove paljenja za Tomos i proverite raspored pojedinačnih komponenti prema modelu.
Šta proveriti na prihvatima i navoju?
Pogledajte oslonce ploče prema motoru, rupice kojima se komponente vezuju na ploču i prolaze kroz koje izlaze žice. Oštećen navoj može dozvoliti pomeranje pri radu, a istisnuta izolacija može dodirivati okolni metal. Kod istrošenih prihvata najpre utvrdite da li je oštećena sama osnova ili deo koji se na nju postavlja.
Šta je važno posle postavljanja?
Mehanički položaj sistema paljenja bitan je za trenutak u kojem nastaje varnica. Prenošenje približnog položaja sa stare ploče može pomoći pri identifikaciji, ali za konačnu proveru koriste se podaci za tačan motor i tip paljenja. Ako se menja više komponenti odjednom, proverite instalaciju i mehaničko podešavanje kao celinu pre redovne upotrebe.
Kako pristupiti paljenju koje je prethodno prepravljano?
Ako se na instalaciji vide spojevi koji nisu fabrički ili oznaka magneta odgovara drugoj električnoj izvedbi, napravite pregled svega što je ugrađeno. Odvojeno zabeležite oznaku ploče, način okidanja paljenja i oznake delova za napajanje svetla kada ih mašina ima. Tako ćete utvrditi šta je zadržano od prvobitne opreme, a šta je menjano zajedno sa magnetom.
Za poručivanje ploče najviše znače jasno vidljivi oslonci i odgovarajući raspored komponenti. Za završnu proveru rada potrebni su podaci o podešavanju i električnim spojevima. Ako se zahvat radi posle dužeg stajanja, pogledajte i stanje provodnika na izlazu iz motora, gde tvrda izolacija može pući pri pomeranju ploče.
Šta znači „prazna“ pri ovoj kupovini?
Predmet izbora je sama osnova. Pri planiranju popravke evidentirajte koje komponente imate i šta mora da se prenese ili kupi posebno. Pogled na naličje stare ploče pomaže da se prepozna raspored prihvata.
Karakteristike
- Elektroinstalacija
- APN 4
- APN 6
- Automatik A3
- Automatik A35
- BT 50
- Colibri A5
- Elektronik 90
- T 12
- T 14
- T 15 SL/SLC
